防静电不发火地坪施工与质量验收规范-ag旗舰厅在线附录 b (规范性) 地坪防静电性能检测方法

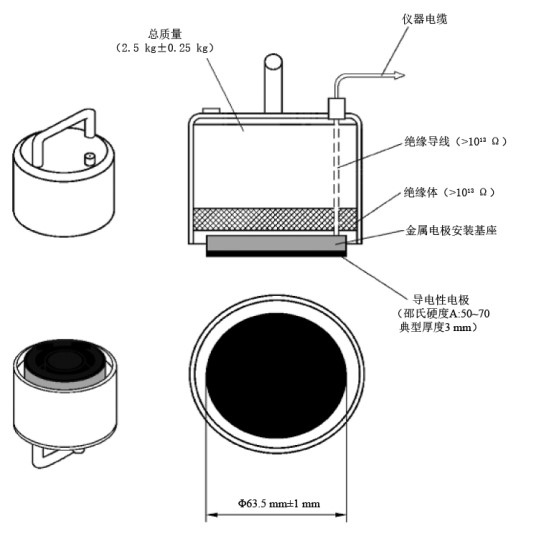

b.1 测试条件 b.1.1 测试环境条件,温度20 ℃~25 ℃、湿度40% rh~60% rh或在车间、工房正常生产时的温度、温度环境下测量。被测地面应干净无油污、且干燥。(规范性) b.1.2 测试仪器,电阻测试仪:输出直流电压为10v、100v,短路电路应不小于13ma,量程满足1.0×103 ω~1.0×1013ω,精度为±5%,或符合试验要求的同类仪器。 b.1.3 测试电极,圆柱状电极(如图b.1所示):材质为不锈钢或铜;直径63.5 mm±1 mm;电极接触端材料为导电橡胶,其邵氏硬度a为(50~70),典型厚度3 mm,体积电阻小于500 ω;柱电极重2.5 kg±0.25 kg。顶部有绝缘手柄,绝缘电阻大于1.0×1013ω。 图b.1 柱状电极 b.2 测试方法 b.2.1 点对点电阻 b.2.1.1 将测试电极与测试仪器相连接。 b.2.1.2 将两个柱状电极置于试件表面上,除非另有规定,两柱状电极间距900mm~1000mm,并至少距离试件边缘100mm,如图b.2所示。 b.2.1.3 开启测试仪器,初始施加的测试电压为10 v,如指示电阻小于1.0×106ω,15s后记录读数,则此测量值为结果。如果指示电阻大于或者等于1.0×106 ω,关闭仪器电源输出,施加的测试电压调整为100v,15s后记录电阻值读数,此测量值为结果。

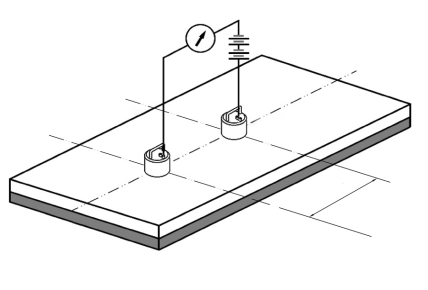

图b.2 点对点电阻测试方法示意图

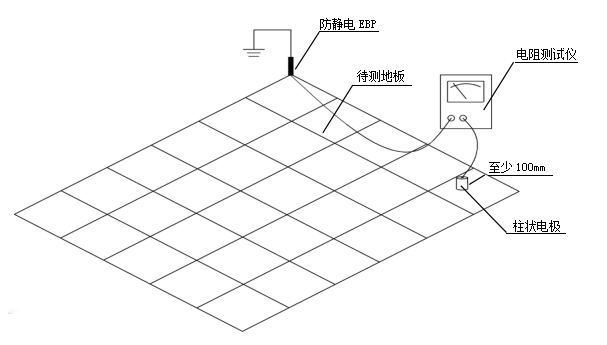

b.2.2 对地电阻 b.2.2.1 将测试电极与测试仪器相连接。 b.2.2.2 将柱状电极置于试件表面上,除非另有规定,至少距离试件边缘100mm,如图b.3所示。 b.2.2.3 开启测试仪器,初始施加的测试电压为10 v,如指示电阻小于1.0×106ω,15s后记录读数,则此测量为结果。如果指示电阻大于或者等于1.0×106 ω,关闭仪器电源输出,施加的测试电压调整为100v,15s后记录电阻值读数,此测量值为结果。 图b.3 对地电阻测试方法示意图 |
